多层厂房及超小空间的定制设计
安全性：
·座椅开关，防止行走、起升等误操作；
·紧急断电开关，在操作失控时可轻松切断所有电源，避免紧急事故；
·低电压自动保护，延长电瓶寿命；
·24V迷你平衡重叉车(小型电动叉车)电瓶盖板与车架采用一体式焊接技术，车体牢固可靠；
·起升过载保护，液压系统防爆设计，即使油管爆裂，门架也不会快速下降，提高安全性；
·24V迷你平衡重叉车(小型电动叉车)再生制动，斜坡防滑，保证驾驶安全；
·可选配弯道自动减速功能，行驶更安全。
特色配置：
·上下低位踏板，配备安全扶手，充分考虑了人性化要求；
·智能仪表，可显示电量、使用时间、错误代码等系统信息；
·24V迷你平衡重叉车(小型电动叉车)进口AMP防水防尘接插件；
·使用一体式标准油箱，电机、泵、油箱一体式装配，内部更加清洁，性能可靠；
·24V迷你平衡重叉车(小型电动叉车)采用可向上翻开式操作面板，更加方便；
·安全棚采用经过特殊定制的管材设计，安全又不失美观；
·采用全新紧凑型门架设计，整车高度较低，行驶灵活自如，适用于各种工业楼层；
·采用安全舒适的座椅，增加驾驶员的使用舒适度；
·侧拉电瓶箱设计，轻松更换电瓶，方便连续作业。
维护保养：
·24V迷你平衡重叉车(小型电动叉车)AC电机，免于维护；
·可显示故障代码的仪表，大大方便维修保养；
·打开车身踏板，就可以检查到液压电机、泵等主要部件，维护保养方便；
·后门可打开，配重、电机、电控等一览无余，方便检修和保养；
·驱动电机、泵电机、制动踏板合理布置，线油管走向优化，方便掀开的踏板，使零部件的检测、维修、更换更便捷；
·24V迷你平衡重叉车(小型电动叉车)控制器自我诊断系统。
| 特征 | 动力形式 | 电动 | 电动 | 电动 | 电动 | 电动 | |
| 操作类型 | 座驾式 | 座驾式 | 座驾式 | 座驾式 | 座驾式 | ||
| 载荷(Q) | kg | 500 | 800 | 1000 | 1200 | 1500 | |
| 载荷中心距(c) | mm | 400 | 400 | 400 | 400 | 500 | |
| 前悬距(x) | mm | 182.5 | 182.5 | 182.5 | 243.5 | 183.5 | |
| 轴距(y) | mm | 1070 | 1070 | 1070 | 1150 | 1295 | |
| 重量 | 自重（含电瓶） | kg | 1195 | 1475 | 1615 | 1940 | 2162 |
| 轴载，满载驱动轮/转向轮 | kg | 1420/275 | 1910/365 | 2195/420 | 2670/470 | 3106/556 | |
| 轴载，空载驱动轮/转向轮 | kg | 565/630 | 700/775 | 765/850 | 800/1140 | 801/1361 | |
| 轮胎 底盘 | 轮胎类型，驱动轮/转向轮 | 聚氨酯胎 | 聚氨酯胎 | 聚氨酯胎 | 聚氨酯胎 | 聚氨酯胎 | |
| 驱动轮尺寸（直径×宽度） | mm | 230/75 | 230/75 | 230/75 | 285/108 | 285/108 | |
| 转向轮尺寸（直径×宽度） | mm | 230/75 | 230/75 | 230/75 | 230/75 | 230/75 | |
| 驱动轮，转向轮数量（x=驱动轮） | mm | 2/1 | 2/1 | 2/1 | 2/1 | 2/1 | |
| 驱动轮轮距(b10) | mm | 830 | 830 | 830 | 830 | 910 | |
| 尺寸 | 门架及货叉前后倾角(α/β) | 2°/2° | 2°/2° | 2°/2° | 2°/2° | 2°/2° | |
| 门架下降后的高度(h1) | mm | 2060 | 2060 | 2060 | 1985 | 1985 | |
| 自由起升高度（带挡货架）(h2) | mm | 0 | 0 | 0 | 120 | 120 | |
| 标配门架最大起升高度(h3) | mm | 2950 | 2950 | 2950 | 2930 | 2930 | |
| 起升最高时的门架高度(h4) | mm | 3860 | 3860 | 3860 | 3845 | 3906 | |
| 护顶（驾驶舱）高度(h6) | mm | 1980 | 1980 | 1980 | 1985 | 1985 | |
| 座椅面的高度(h7) | mm | 975 | 975 | 975 | 970 | 970 | |
| 整车长度(l1) | mm | 2350 | 2350 | 2350 | 2530 | 2620 | |
| 到货叉垂直面的长度(l2) | mm | 1430 | 1430 | 1430 | 1610 | 1700 | |
| 整体宽度(b1/b2) | mm | 944 | 944 | 944 | 948 | 1020 | |
| 货叉尺寸(s/e/l ) | mm | 920×100×40 | 920×100×40 | 920×100×40 | 920×100×40 | 920×100×40 | |
| 货叉架类型A,B | A | A | A | A | A | ||
| 货叉架外宽(b3) | mm | 720 | 720 | 720 | 800 | 720 | |
| 满载门架下端离地间隙(m1) | mm | 95 | 95 | 95 | 78 | 78 | |
| 车身最小离地间隙(m2) | mm | 95 | 95 | 95 | 95 | 95 | |
| 托盘为1200宽 × 1000长的通道宽度(Ast) | mm | 2830 | 2830 | 2830 | 2975 | 3076 | |
| 托盘为800宽 × 1200长的通道宽度(Ast) | mm | 2945 | 2945 | 2945 | 3090 | 3189 | |
| 转弯半径(Wa) | mm | 1330 | 1330 | 1330 | 1450 | 1549 | |
| 性能 | 行走速度，满载/空载 | km/h | 6/6.5 | 6/6.5 | 6/6.5 | 6/6.5 | 6/6.5 |
| 起升速度，满载/空载 | m/s | 0.13/0.2 | 0.13/0.2 | 0.13/0.2 | / | / | |
| 下降速度，满载/空载 | m/s | 0.14/0.125 | 0.14/0.125 | 0.14/0.125 | 0.13/0.2 | 0.11/0.2 | |
| 坡度，满载/空载 | % | 6/8 | 6/8 | 6/8 | 6/8 | 6/8 | |
| 行车制动类型 | 机械+电磁 | 机械+电磁 | 机械+电磁 | 机械+电磁 | 机械+电磁 | ||
| 电机 | 驱动电机额定功率 S2 60分钟 | kW | 1.5 | 1.5 | 1.5 | 1.5 | 3.3 |
| 起升电机额定功率 S3 15% | kW | 2.2 | 2.2 | 3 | 3 | 4 | |
| 电瓶电压/标称容量K5 | V/Ah | 24/210 | 24/210 | 24/210 | 24/360 | 24/500 | |
| 电瓶重量 | kg | 210 | 210 | 210 | 360 | 500 | |
| 其他 | 驱动控制类型 | 交流 AC | 交流 AC | 交流 AC | 交流 AC | 交流 AC | |
| 转向类型 | / | 龙点睛 | / | / | / | ||
| 噪音等级 | dB (A) | 70 | 70 | 70 | 70 | 70 |

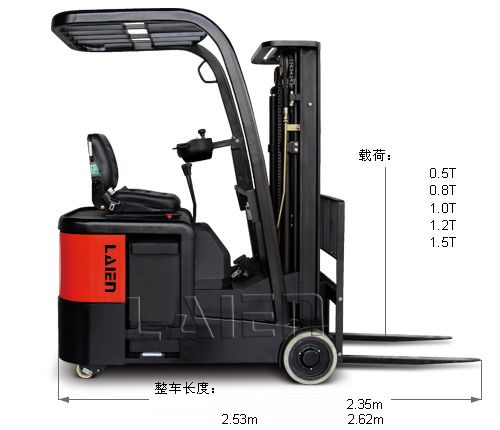

24V迷你平衡重叉车(小型电动叉车)图片展示
