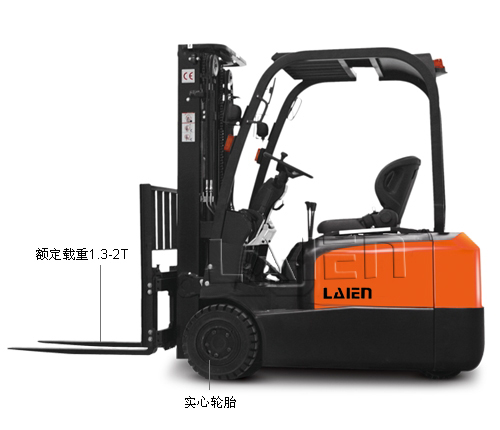

三支点电动叉车参数表
| 特征 | 额定载荷(Q) | kg | 1300 | 1500 | 1800 | 2000 | |
| 载荷中心距(C) | mm | 500 | 500 | 500 | 500 | ||
| 起升高度(h3) | mm | 3000 | 3000 | 3000 | 3000 | ||
| 自由起升高度(h2) | mm | 120 | 120 | 120 | 120 | ||
| 货叉规格(s×e×L) | mm | 40×100×920 | 40×120×1070 | ||||
| 门架倾角(前/后)(α/β) | ° | 6/6.5 | 6/6.5 | 6/6.5 | 6/6.5 | ||
| 尺寸 | 到货叉垂直面距离(L2) | mm | 1830 | 1830 | 1930 | 2040 | |
| 整车长度(L1) | mm | 2750 | 2750 | 2850 | 3110 | ||
| 整车宽度(b1) | mm | 1050 | 1050 | 1050 | 1050 | ||
| 门架降低后高度(h1) | mm | 1995 | 1995 | 1995 | 1995 | ||
| 门架起升后高度(h4) | mm | 3945 | 3945 | 3945 | 3945 | ||
| 护顶架高度(h6) | mm | 2040 | 2040 | 2040 | 2040 | ||
| 座椅高度(h7) | mm | 855 | 855 | 855 | 855 | ||
| 转弯半径(最小)(Wa) | mm | 1445 | 1445 | 1555 | 1665 | ||
| 前悬距(前)(x) | mm | 397.5 | 397.5 | 397.5 | 397.5 | ||
| 轮距(前/后)(b10/b11) | mm | 902/175 | 902/175 | 902/175 | 902/175 | ||
| 离地高度(最小)(m2) | mm | 95 | 95 | 95 | 95 | ||
| 轴距(y) | mm | 1258 | 1258 | 1358 | 1468 | ||
| 货叉可调宽度(最小/最大) | mm | 200/1000 | 200/1000 | 200/1000 | 200/1000 | ||
| 轮胎(Φ×宽) | 前×2 | 18×7-8 实心轮胎 | |||||
| 后×2 | 15×4.5-8 实心轮胎 | ||||||
| 使用托盘时的工作通道宽度(Ast) | 转角 | mm | 3166 | 3166 | 3276 | 3385 | |
| 直行 | mm | 3265 | 3265 | 3370 | 3485 | ||
| 性能 | 行走速度(满载/空载) | km/h | 13/14 | 13/14 | 13/14 | 13/14 | |
| 起升速度(满载/空载) | mm/s | 300/430 | 290/430 | 280/430 | 260/430 | ||
| 下降速度(满载/空载) | mm/s | 440/435 | 440/435 | 440/435 | 440/435 | ||
| 爬坡度(满载/空载) | % | 10.5/14.5 | 10.5/14.5 | 10.5/14.5 | 10.5/14.5 | ||
| 驱动 | 驱动电机×2 | kw | 9 | 9 | 9 | 9 | |
| 起升电机 | kw | 11 | 11 | 11 | 11 | ||
| 电瓶电压/电容 | V/AH | 48/400 | 48/400 | 48/500 | 48/600 | ||
| 驱动系统 | ZAPI 交流AC | ||||||
| 噪音水平 | db(A) | 68 | 68 | 70 | 74 | ||
| 重量 | 自重(含电瓶) | kg | 2860 | 3050 | 3160 | 3430 | |
| 门架高度可选 | 3.3米 | 3.3米 | |||||
| 3.5米 | 3.5米 | ||||||
三支点电动叉车1.3-1.8T叉车可选配门架参数表
| 门架 | 最大货叉高度 (mm) | 门架收进高度(mm) | 门架起升高度(mm) | 起重量(kg)(500mm载荷中心距) | |||
| 不带挡货架 | 带挡货架 | 1.3T | 1.5T | 1.8T | |||
| 宽视野 二级门架 | 3300 | 2145 | 3870 | 4360 | 1300 | 1500 | 1800 |
| 3500 | 2245 | 4070 | 4560 | 1300 | 1500 | 1800 | |
| 3600 | 2295 | 4170 | 4660 | 1300 | 1500 | 1800 | |
| 4000 | 2545 | 4570 | 5060 | 1300 | 1400 | 1600 | |
| 4300 | 2695 | 4870 | 5360 | 1200 | 1300 | 1500 | |
| 4500 | 2795 | 5070 | 5560 | 1150 | 1250 | 1400 | |
| 全自由提升 二级门架 | 3000 | 2040 | 3570 | 4060 | 1300 | 1500 | 1800 |
| 3300 | 2190 | 3870 | 4360 | 1300 | 1500 | 1800 | |
| 3600 | 2340 | 4170 | 4660 | 1300 | 1500 | 1800 | |
| 宽视野 三级门架 | 4300 | 1995 | 4920 | 5410 | 1100 | 1250 | 1450 |
| 4500 | 2045 | 5070 | 5560 | 1050 | 1200 | 1350 | |
| 4800 | 2160 | 5370 | 5860 | 1000 | 1100 | 1250 | |
| 5000 | 2210 | 5570 | 6060 | 950 | 1050 | 1150 | |
| 5500 | 2375 | 6070 | 6560 | / | / | 1050 | |
| 6000 | 2600 | 6570 | 7060 | / | / | 850 | |
三支点电动叉车2.0T叉车可选配门架参数表
| 门架 | 最大货叉高度 (mm) | 门架收进高度(mm) | 门架起升高度(mm) | 起重量(kg) (500mm载荷中心距) | |
| 不带挡货架 | 带挡货架 | ||||
| 宽视野 二级门架 | 3300 | 2145 | 3870 | 4360 | 2000 |
| 3500 | 2245 | 4070 | 4560 | 2000 | |
| 3600 | 2295 | 4170 | 4660 | 2000 | |
| 4000 | 2545 | 4570 | 5060 | 1800 | |
| 4300 | 2695 | 4870 | 5360 | 1700 | |
| 4500 | 2795 | 5070 | 5560 | 1600 | |
| 全自由提升 二级门架 | 3000 | 2040 | 3570 | 4060 | 2000 |
| 3300 | 2190 | 3870 | 4360 | 2000 | |
| 3600 | 2340 | 4170 | 4660 | 2000 | |
| 宽视野 三级门架 | 4300 | 1995 | 4920 | 5410 | 1600 |
| 4500 | 2045 | 5070 | 5560 | 1500 | |
| 4800 | 2160 | 5370 | 5860 | 1400 | |
| 5000 | 2210 | 5570 | 6060 | 1350 | |
| 5500 | 2375 | 6070 | 6560 | 1250 | |
| 6000 | 2600 | 6570 | 7060 | 1150 | |
特性：
三支点电动叉车驱动电机
· 先进的AC驱动电机，大扭矩，爬坡能力强，大牵引力，动力强劲，确保车子在不平整的路面和斜坡上依然能平稳行驶。
· 高效免维护的AC电机，能确保电瓶的更长使用寿命。
· 防尘防水AMP接插件。
· 三支点电动叉车双驱动变速箱油浴齿轮，长保润滑，低噪音高性能，长期免维护。
三支点电动叉车AC控制器
· 再生制动功能，延长电池有效使用时间。
· 行走和起升电机采用全交流技术，更高效可靠。
· 智能的可编程液晶显示屏，能够显示故障代码，易发现车身故障，减少检测时间，提高维修效率。
三支点电动叉车刹车系统
· 易维护的刹车系统，使刹车更加安全和舒适。
· 三支点电动叉车电机在刹车减速过程中，起到制动作用。
· 防滑制动功能，能使叉车即使在斜坡上也能安全停车。
· 湿式盘刹系统。
三支点电动叉车液压系统
· 强劲的AC液压电机提供更大的扭矩，使货叉的起升和下降更加平稳。
转向系统
· 液压泵输出所需的转向扭矩，可以根据驾驶员在转向要求时智能响应，降低电量消耗。
· 驱动双电机与控制器完美配合，可在任意转向角度轻松起动，加速，转向，即使在极限角度操作也毫不逊色。
三支点电动叉车门架
· 组合滚轮门架，高强度，低变形度。
· 后置油缸确保门架宽视野。
· 限流阀可调整门架下降速度，即使在油管爆裂时仍能防止门架快速下降，确保安全。

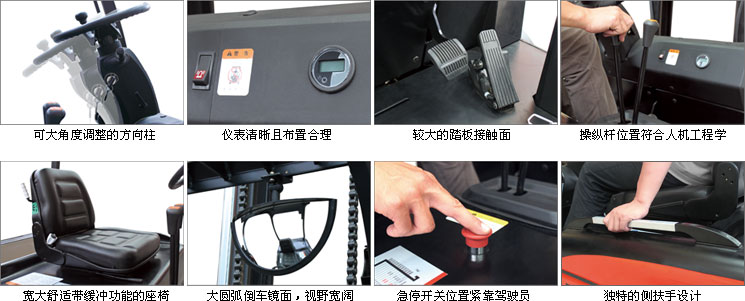

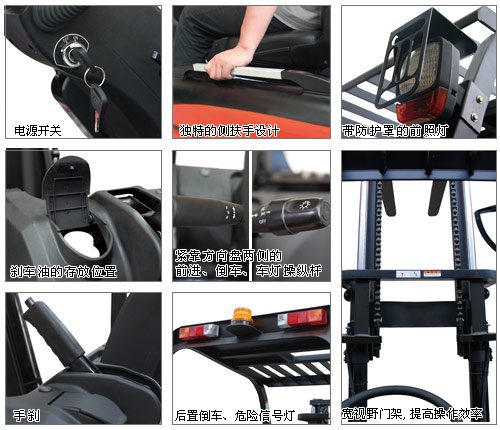

三支点电动叉车操控与安全
· 宽畅的操作空间。

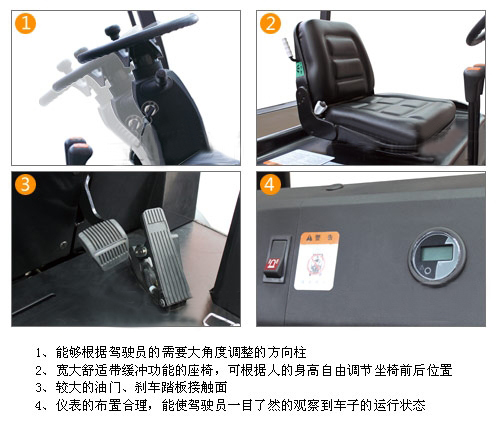

· 能够根据驾驶员的需要大角度调整的方向柱。
· 双电机驱动，更高的操纵性。

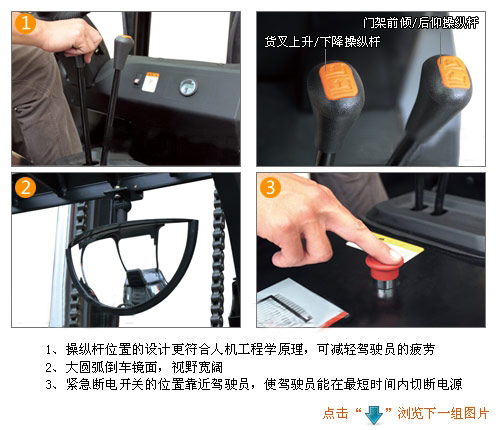

· 三支点电动叉车操纵杆位置的设计更符合人机工程学原理，可减轻驾驶员的疲劳。
· 仪表的布置合理，能使驾驶员一目了然的观察到车子的运行状态。
· 较大的踏板接触面，超长的安全架扶手，独特的下扶手设计，使操作者上下车非常容易。
· 独特的侧扶手设计，使驾驶员在倒车时更具有安全感。
· 宽大舒适带缓冲功能的座椅。
· 大圆弧倒车镜面，视野宽阔。
· 宽视野门架，提高操作效率。
· 三支点电动叉车紧急断电开关的位置靠近驾驶员，使驾驶员能在最短时间内切断电源。
三支点电动叉车维护与保养
· 驱动电机、泵电机、制动踏板的合理布置，线油管的走向优化，方便取出的踏板，使零部件的检测、维修、更换非常容易。
· 电瓶侧护板方便拆卸，无需拆除多路阀罩壳可打开电瓶盖，使电瓶维护保养十分方便。
· 三支点电动叉车的制动油杯安装在仪表架上，便于检查及添加制动油。
· 交流驱动电机，无碳刷，基本无需维修，大大减少维护成本。
· 质量可靠的美国AMP防水接插件及电器件，所有电线、电缆均有可靠的保护，固定，大大降低了电器故障。
· 可编程自我诊断的智能仪表可显示故障代码，方便调节运行参数。
