双起升步行式电动堆高车优势：
·一次双托盘搬运，效率翻倍；
·超强过槛能力，改善堆高机通过性；
·长操纵手柄，操纵轻松便捷。
高性能，高可靠：
·交流驱动系统，提供强劲动力，控制更精确，运行更平稳；
·高强度立式变速箱，超长工作寿命；
·低噪低故障液压站，经过多层检测测试的油缸及管路，保证了液压系统高可靠；
·质量可靠的美国AMP防水接插件及电器件，所有电线、电缆均有可靠的保护和固定，大大降低了电器故障；
·H型门架槽钢，高抗弯性能提高了整体门架强度。
更安全：
·液压系统防爆设计，即使油管爆裂，门架也不会快速下降，提高安全性；
·紧急反向行驶功能，使操作者避免受到伤害；
·紧急断电开关，在操作失控时可轻松切断所有电源，避免紧急事故；
·起升多重限位，堆垛更安全；
·货叉起升一定高度后，车辆运行自动切换至慢速模式，更安全；
·防滑制动功能，使车子在失控或者斜坡行驶时，防止其下滑；
·偏置操控，避免行驶过程中作业者与车身相撞。
易操作：
·充分考虑人机工程的手柄头设计，各功能按钮方便轻松操作；
·双托盘起升，提高作业效率；
·慢速行驶功能，将手柄处于近垂直状态，行驶速度会自动降低，便于在狭窄空间内实现精确作业；
·较长的操纵手柄，大大降低了操纵车子所需力量，使操纵更轻便；
·偏置操控，大大提高作业视野。
便维护：
·AC电机，免于维护；
·配置计时器和电量表，方便提醒操作者适时充电，保护电瓶；
·机体拆装便捷，卸下后罩，即可对主要关键零部件进行检测、维修及更换；
·电瓶箱盖易开启，方便对蓄电池补充蒸馏水或电解液；
·直立式电机的使用，使电机、刹车等的检测、维修直接方便，维修性能大大好于横置式电机；
·控制器自我诊断系统，通过手持单元显示故障代码，解决故障更方便；
·门架与车架配式连接结构，使门架安装、更换极为方便；
·低电压自动保护，延长电瓶寿命。
双起升步行式电动堆高车详细参数
| 特性 | 动力形式 | 电动 | ||
| 操作类型 | 步行式 | |||
| 货叉载荷(Q) | kg | 1000 | 1200 | |
| 载荷中心距(c) | mm | 600 | ||
| 承载长度(x) | mm | 701 | ||
| 轴距(y) | mm | 1275 | ||
| 重量 | 自重（含电瓶） | kg | 920 | 940 |
| 轴载，满载驱动端/承载端 | kg | 700/1215 | 735/1405 | |
| 轴载，空载驱动端/承载端 | kg | 630/285 | 640/300 | |
| 轮胎 底盘 | 轮胎类型，驱动轮/承载轮 | 聚氨酯/聚氨酯 | ||
| 驱动轮尺寸（直径×宽度） | mm | Ф230×75 | ||
| 承载轮尺寸（直径×宽度） | mm | Ф85×70 | ||
| 平衡轮尺寸（直径×宽度） | mm | Ф130×55 | ||
| 驱动轮，平衡轮/承载轮数量（x=驱动轮） | mm | 1 x +1/4 | ||
| 前轮距，驱动端(b10) | mm | 538 | ||
| 后轮距，承载端(b11) | mm | 370 | ||
| 尺寸 | 门架下降后的最低高度(h1) | mm | 1970 | |
| 自由起升高度(h2) | mm | 100 | ||
| 门架最大起升高度(h3) | mm | 2930 | ||
| 起升最高时的门架高度点(h4) | mm | 3529 | 3529 | |
| 支撑腿起升高度(h5) | mm | 120 | ||
| 操作位置手柄杆最小/最大高度(h14) | mm | 715/1200 | ||
| 货叉下降后货叉面高度(h13) | mm | 88 | ||
| 整车长度(l1) | mm | 1847 | ||
| 到货叉垂直面的长度(l2) | mm | 697 | ||
| 整车宽度(b1) | mm | 800 | ||
| 货叉尺寸(s/e/l) | mm | 60/190/1150 | ||
| 挡货架外宽(b3) | mm | 680 | ||

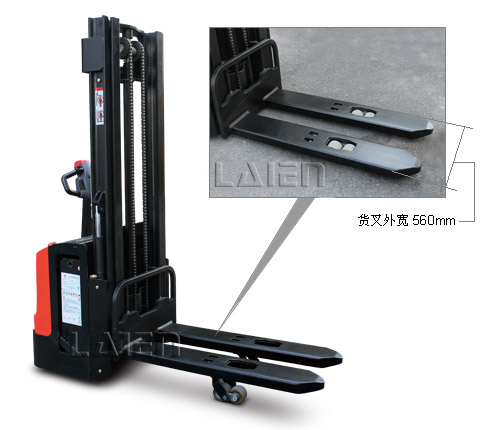

| 货叉外宽 (b5) | mm | 560 | ||
| 轴距中心处离地间隙(m2) | mm | 30 | ||
| 托盘为 1200宽×1000长的通道宽度(Ast) | mm | 2378 | ||
| 托盘为800宽×1200长的通道宽度(Ast) | mm | 2350 | ||
| 转弯半径(Wa) | mm | 1510 | ||
| 性能 | 行走速度，满载/空载 | km/ h | 5/5.5 | |
| 起升速度，满载/空载 | m/ s | 0.11/0.16 | ||
| 下降速度，满载/空载 | m/ s | 0.19/0.18 | ||
| 最大爬坡度，满载/空载 | % | 8/16 | ||
| 制动类型 | 电磁式 | |||
| 电机 | 驱动电机额定功率 S2 60分钟 | kW | 1.1 | |
| 起升电机额定功率 S3 15% | kW | 2.2 | ||
| 电瓶允许最大尺寸 | mm | 788×180×560 | ||
| 电瓶电压/标称容量 K20 | V/ Ah | 24/165 | 24/210 | |
| 电瓶重量 | kg | 165 | 190 | |
| 其他 | 驱动控制类型 | 交流 | ||
| 转向类型 | 机械 | |||
| 噪音等级 | 74 | |||
