前移式全电动堆高车优势
·货叉可前倾后仰，货叉前倾功能实现货叉前倾叉取货物或卸下货物，货叉后仰功能保证叉车搬移货物时，货物不掉下来；
·蓄电池侧位装卸，车身侧门和电池盖可打开，电池可以从侧门拿出，方便更换和维护电池；
·交流驱动系统使整车反应更迅速，控制更精确，电瓶使用寿命更长。
·可靠的液压站，低噪音，小振动，密封性能好，空载满载下降速度自动调整，确保起升下降平稳可靠。
·车体选用高强度钢板精密焊接而成，确保整车稳定性，提供二级/三级多种门架起升高度选配。
·以电脑数位模拟出最合理最平稳的低重心，确保在搬运、行走过程中更稳定、可靠
·德国原装进口FREI智能手柄，所有的优越操作性能均可在手柄上，简单按钮轻松实现。
·电磁制动实现了较为有保障的驻车制，能保证车辆在斜坡上同样的安全停车。
·紧急反向行驶功能，使操作者避免受到伤害。
·飞翼式护栏，人性化的护臂结构，使护臂的开闭操作极为容易，并且具有较强的抗击能力，真正起到护臂的作用。
·机械、油缸、电子三重起升限位保护，安全可靠。

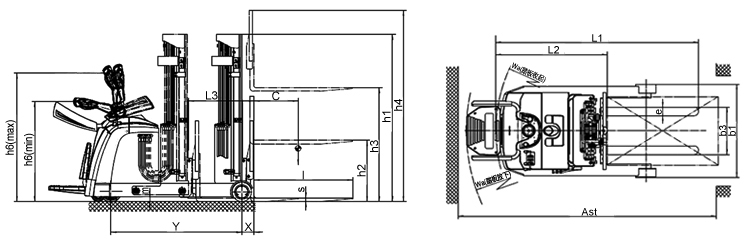

前移式全电动堆高车详细参数
| 特 性 | 动力型式：电动、柴油、汽油、天然气、手动 | 电动 | |||
| 驾驶方式：手动、步行、站驾、座驾、拣选 | 站驾 | ||||
| 额定承载能力(Q) | kg | 1600 | 1600 | 2000 | |
| 载荷中心距(C) | mm | 500 | |||
| 前悬距(X) | mm | 110 | 133 | 110 | |
| 轴距(Y) | mm | 1325 | 1425 | 1475 | |
| 重 量 | 自重 | kg | 2323 | 2562 | 2369 |
| 满载时桥荷，驱动侧/承重侧 | kg | 1598/2325 | 1680/2520 | 1569/2800 | |
| 空载时桥荷，驱动侧/承重侧 | kg | 1639/684 | 1820/780 | 1652/717 | |
| 车 轮 | 轮胎：实心橡胶、超弹性体、充气胎、聚氨酯 | 聚氨酯 | |||
| 轮胎尺寸：驱动轮 | Φ230×75 | ||||
| 轮胎尺寸：承重轮 | Φ210×85 | ||||
| 轮胎尺寸：平衡轮 | Φ140×60 | ||||
| 车轮数量:驱动轮/承重轮(x=驱动轮) | 1×-2/2 | ||||
| 轮距，驱动侧 | 696 | ||||
| 轮距，承重侧 | 985 | ||||
| 基 本 尺 寸 | 门架缩回时高度(h1) | mm | 2015 | 1980 | 2015 |
| 自由提升高度(h2) | mm | 0 | 1220 | 0 | |
| 起升高度(h3) | mm | 3000 | 4500 | 2500 | |
| 门架展开时高度(h4) | mm | 3912 | 5350 | 3412 | |
| 操作手柄在驱动位置时的高度，最小/最大(h6) | mm | 1084/1392 | |||
| 货叉离地高度（最低时）(h5) | mm | 40 | |||
| 车体长度(L1) | mm | 2248 | 2348 | 2398 | |
| 货叉表面至前部距离(L2) | mm | 1178 | 1278 | 1328 | |
| 车体宽度(b1) | mm | 1090 | |||
| 货叉尺寸(s/e/l) | mm | 40/100/1070 | |||
| 货叉外宽(b5) | mm | 215-754 | |||
| 最小离地间隙(m) | mm | 55 | |||
| 直角堆垛通道宽度，托盘1000×1200(1200跨货叉放置)(Ast) | mm | 2652/2972 | 2752/3072 | 2802/3122 | |
| 直角堆垛通道宽度，托盘800×1200(1200沿货叉放置)(Ast) | mm | 2682/3002 | 2782/3102 | 2832/3152 | |
| 最小转弯半径，踏板收起/放下(Wa) | mm | 1658/1978 | 1758/2078 | 1808/2128 | |
| 前移距离 | mm | 590 | |||
| 性 能 | 行驶速度，满载/空载 | km/h | 5/6 | ||
| 提升速度，满载/空载 | mm/s | 90/120 | |||
| 下降速度，满载/空载 | mm/s | 120/85 | |||
| 最大爬坡能力，满载/空载 | % | 5/8 | |||
| 制动方式 | 电磁制动 | ||||
| 电 机 | 驱动电机功率，S2:60min | kw | 1.5 | 1.5 | 1.8 |
| 提升电机功率，S3:15% | kw | 3 | |||
| 提升电机功率，S3:10% | kw | 0.16 | |||
| 蓄电池类型，DIN43531/35/36 A,B,C,NO | B 3PZS | ||||
| 蓄电池电压/额定容量(5小时放电率) | V/Ah | 24/240 | 24/240 | 24/270 | |
| 蓄电池重量 | kg | 240 | 240 | 270 | |
| 其余 | 驱动控制方式 | 速度反馈 | |||
| 驾驶员耳边噪音，根据EN12053 | dB(A) | ≤70 | |||
| 两级门架参数 | ||||
| 提升高度h3（mm） | 缩回时门架高度h1（mm） | 最大自由提升高度h2(mm) | 展开时门架高度h4(mm) | 倾仰角度α/β（°） |
| 2000 | 1515 | 0 | 2912 | 1/5 |
| 2300 | 1665 | 0 | 3212 | 1/5 |
| 2500 | 1765 | 0 | 3412 | 1/5 |
| 2700 | 1865 | 0 | 3612 | 1/5 |
| 3000 | 2015 | 0 | 3912 | 1/5 |
| 3300 | 2165 | 0 | 4212 | 1/5 |
| 3500 | 2265 | 0 | 4412 | 1/5 |
| 3700 | 2365 | 0 | 4612 | 1/5 |
| 4000 | 2565 | 0 | 5012 | 1/5 |
| 三级全自由门架参数 | ||||
| 提升高度h3（mm） | 缩回时门架高度h1（mm） | 最大自由提升高度h2(mm) | 展开时门架高度h4(mm) | 倾仰角度α/β（°） |
| 3500 | 1630 | 870 | 4350 | 1/5 |
| 3700 | 1730 | 970 | 4550 | 1/5 |
| 4000 | 1830 | 1070 | 4850 | 1/5 |
| 4300 | 1930 | 1170 | 5150 | 1/5 |
| 4500 | 1980 | 1220 | 5350 | 1/5 |
| 5000 | 2130 | 1370 | 5850 | 1/5 |
| 5300 | 2230 | 1470 | 6150 | 1/5 |
| 5500 | 2330 | 1570 | 6350 | 1/5 |
| 6000 | 2530 | 2030 | 6850 | 1/5 |
| 两级门架参数 | ||||
| 提升高度h3（mm） | 缩回时门架高度h1（mm） | 最大自由提升高度h2(mm) | 展开时门架高度h4(mm) | 倾仰角度α/β（°） |
| 2000 | 1515 | 0 | 2912 | 1/5 |
| 2300 | 1665 | 0 | 3212 | 1/5 |
| 2500 | 1765 | 0 | 3412 | 1/5 |
| 2700 | 1865 | 0 | 3612 | 1/5 |
| 3000 | 2015 | 0 | 3912 | 1/5 |
| 3300 | 2165 | 0 | 4212 | 1/5 |
| 3500 | 2265 | 0 | 4412 | 1/5 |
| 3700 | 2365 | 0 | 4612 | 1/5 |
| 4000 | 2565 | 0 | 5012 | 1/5 |
前移式全电动堆高车图片展示
